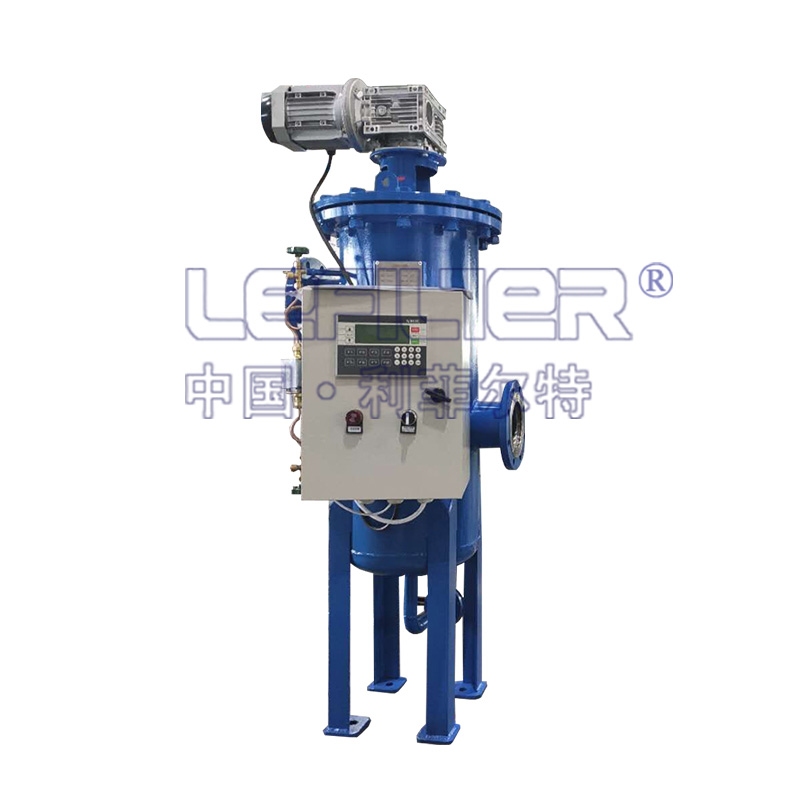

地表河水處理多柱式自清洗過濾器產品介紹：

地表河水處理多柱式自清洗過濾器采用高強度金屬網燒結濾芯,通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在過濾芯內表面引起進出口壓差增大到設定值 , 或定時器達到預置時間時,電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤口與過濾芯進口正對時，排污閥打開,此時系統泄壓排水,吸盤與過濾芯內側出現-一個相對壓力低于過濾芯外側水壓的負壓區(反洗壓差值控制在過濾壓差值的3~4倍)。迫使部分凈循環水從過濾芯外側流入過濾芯內側,吸附在過濾芯內內壁上的雜質微粒隨水流進入盤內并從排污閥排出。

地表河水處理多柱式自清洗過濾器工作原理：

被過濾的液體從進口進入過濾器，經過下固定板進入濾網，液體從濾網內側流向外側，并從濾筒出口流出過濾器；反沖洗排出的雜質從排污口排出。
自清洗過濾過程描述：
◆液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作過程。
反沖洗過程：
◆減速電機通過中間軸驅動沖洗臂轉動，由定位開關控制沖洗臂的轉動角度，使之與被清洗濾網對正；
  ◆排污閥開啟，使被清洗濾網外側（清潔側）與排污之間形成壓力差；
  ◆在壓力差的作用下，清潔側液流從被清洗濾網的外側流向內側，進行反沖洗，聚積在濾網內側的污染物被沖掉并通過排污口排出過濾器；
  ◆每個濾網的反沖洗時間已設定，當達到反沖洗設定的時間后，該濾網的反沖洗過程結束，減速電機再次驅動沖洗臂轉動，對下一個（組）濾網進行反沖洗，以此類推對每個濾網進行反沖洗；
  ◆全部濾網清洗完成后，排污閥關閉，沖洗臂在電控箱的控制下回到原始位置，一個反沖洗周期結束；
  ◆由于反沖洗是一個（組）濾網一個（組）濾網的沖洗過程，因此在反沖洗過程中，過濾器仍能保持液流的過濾狀態。

技術參數

地表河水處理多柱式自清洗過濾器技術參數：

■單臺處理水量：20-1970 m3/h
■系統工作壓力：0.15-1.6 MPa
■壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介質溫度：0∽65℃
■過濾精度：20∽4000微米
（鉆孔 4000-1000μm 楔形 1500-50μm 復合燒結 800-20μm ）
■過濾器的初始壓降（濾器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
■進出口連接方式：法蘭連接 «HG20592-2009鋼制管法蘭»
■最小工作壓力：≥0.15MPa
■控制方式：壓差、時間、手動及PLC
■反洗時間：根據使用情況可調
■反洗耗水量：占過濾水量1∽3%
■工作電壓：380V/50Hz
■清洗方式：反沖洗

應用領域

地表河水處理多柱式自清洗過濾器操作與使用：

當過濾器電控柜的電源接通后，系統根據手動/自動選擇開關的位置，進入不同的工作狀態。根據生產的實際需要，過濾器系統設有以下二種運行工況：
1、定時自動自清洗
手動/自動選擇開關撥向自動位置時，過濾器按設定時間控制啟動。自動清洗間隔時間為1分鐘到一小時(根據調試實際情況設定)，打開排污閥，時間間隔可調整，每次開啟時間可調。過濾器自動進行清洗，并輸出狀態信號。當沖洗設定時間到位后，關閉排污閥門，清污工作結束。
2、人工手動清洗
手動/自動選擇開關撥向手動位置時，開始人工手動清洗狀態。按下開啟按鈕，過濾器進入手動清洗狀態。按下排污閥門開啟按鈕，開始排污，完畢后系統轉入手動過濾狀態。手動清洗時間依據濾液情況而確定，當清洗后壓力差恢復正常。按動排污閥門停止按鈕，結束手動清洗。
